SMT貼片加工生產線需要哪些設備
來源：SMT貼片 時間：2020/10/22

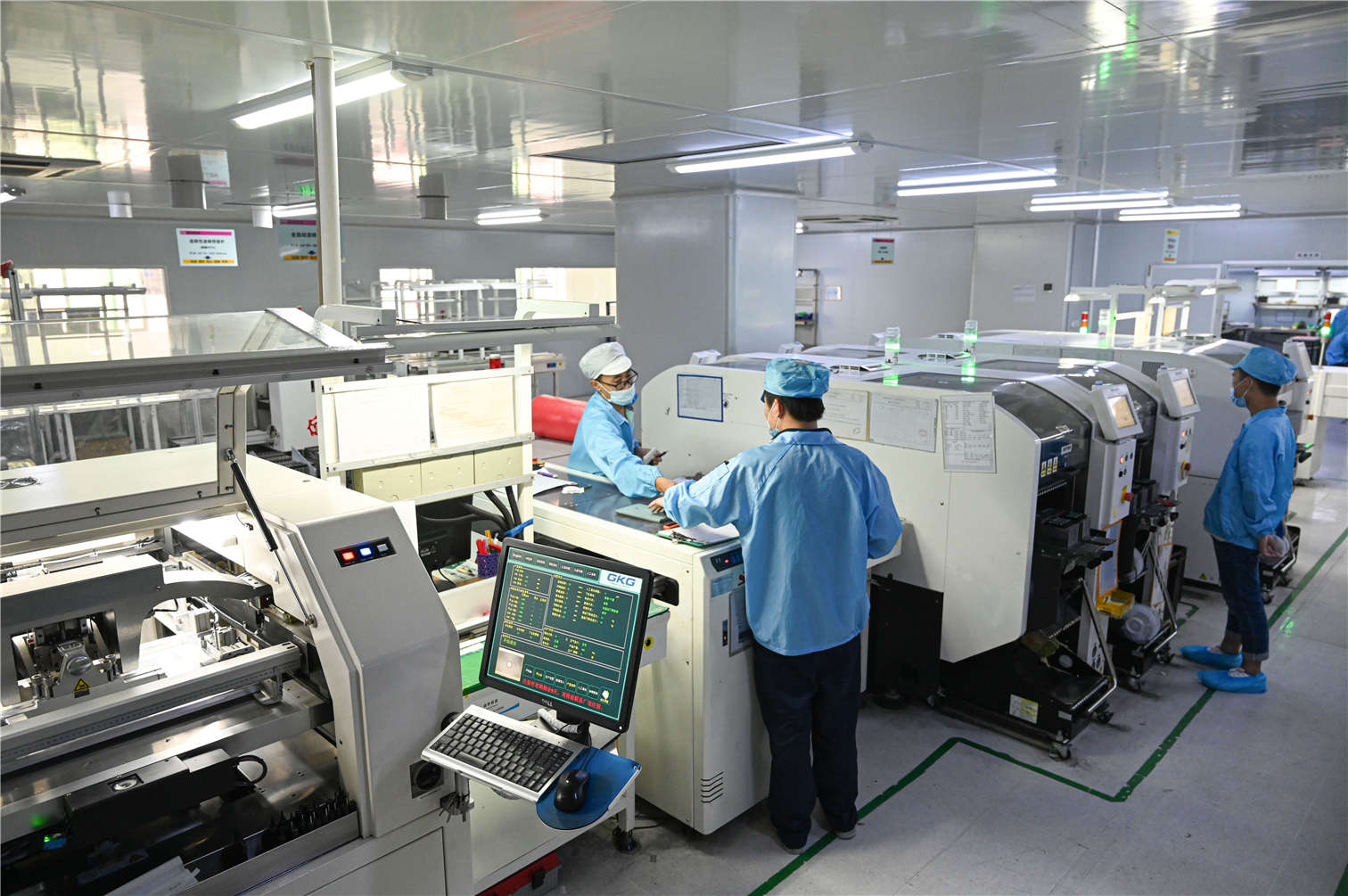

配置一條全自動SMT生產線，除了最主要的貼片機，還有要與貼片機配套的九種重要設備，下面深圳小銘打樣就來給大家簡單介紹一下：
一、錫膏攪拌機，錫膏攪拌機可以有效地將錫粉和助焊膏攪拌均勻。實現更完美的印刷和回流焊效果，省卻人力的同時也令這一作業標準化，當然，無需打開罐子也減少了吸收水汽的機會。
二、烤箱，用來必要的時候烘烤線路板用來去除線路板的水汽。
三、SMT上板機，用于PCB置于Rack（周轉箱）內自動送板。
四、錫膏印刷機，用于印刷PCB線路板錫膏，配置在貼片機的前面。
五、SPI錫膏測厚儀，用于錫膏印刷機之后，將印刷在PCB板上的錫膏（紅膠）厚度、面積、體積等分布測量出來的設備
六、回流焊爐，回流焊爐是SMT生產線后道工序，負責將已經貼裝好的PCB線路板和元器件的焊料融化后與主板粘結。回流焊爐同樣有很多品種，比如熱風回流焊爐、氮氣回流焊爐、熱絲回流焊爐、熱氣回流焊爐、激光回流焊爐等，配置在貼片機的后面
七 、AOI檢測儀，用于貼片機之后，這種叫做焊前檢查，用于檢測元件焊接之前的貼裝不良，如電子元件的偏位、反向、缺件、反白、側立等不良；也可用于回流焊爐后面，這種叫做焊后檢測，檢測電子元器件回流焊爐之后的焊接不良，偏位、缺件、反向的再檢測和焊點的多錫、少錫、空焊等不良。
八、SMT接駁臺，用來連線SMT生產設備中間的接駁裝置。
九、SMT下板機，主要用來接收存放回流焊接后的線路板。
SMT生產線分為全自動生產線和半自動生產線。如果企業想要形成一條完整的自動SMT生產線，貼片機是最重要的設備，其他九種設備也是不可或缺的。企業還可以根據需要配置其他一些設備。如SMT周邊設備（如：翻板機，跌板機，平行移栽機等）
