PCBA制造過程中的幾種典型溫度曲線的分析
一般分為3類：三角形溫度曲線、升溫-保溫-峰值溫度曲線、低峰值溫度曲線。
（1）適用于簡略的PCBA產品的三角形溫度曲線
關于簡略產品，因?yàn)镻CB比較容易加熱、元件與印制板的溫度比較挨近，PCB外表溫度差較小，因而能夠運用三角形溫度曲線。
當錫滑有恰當配方時，三角形溫度曲線將得到更亮光的焊點。但助焊劑活化時刻和溫度有必要適應無鉛焊膏的較高熔化溫度。三角形曲線的升溫速度是整體控制的，一般為1-1.5℃s，與傳統的升溫-保溫一峰值曲線比較，能量本錢較低。一般不引薦這種曲線。
（2）引薦的升溫一保溫一峰值溫度曲線

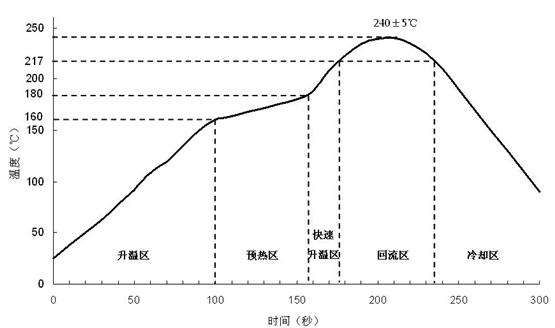

升溫-保溫一峰值溫度曲線又稱帳蓬形曲線。圖中是引薦的升溫一保溫一峰值溫度曲線（與圖1相同），其中曲線1是Sn37Pb焊的溫度曲線，曲線2是無鉛Sn-Ag-Cu焊膏的溫度曲線。從圖中看出，元件和傳統FR4印制板的極限溫度為245℃，無鉛焊接的工藝窗口比Sn-37Pb
窄得多。因而無鉛焊接更需求經過緩慢升溫、充分預熱PCB、下降PCB外表溫差△，使PCB外表溫度均勻，然后完成較低的峰值溫度（235～245℃），避免損壞元器材和FR-4基材PCB。升溫一保溫-峰值溫度曲線的要求如下。
1、升溫速度應限制到0.5～1℃/s或4℃/s以下，取決于錫膏和元件。
2、錫膏中助焊劑成分的配方應該契合曲線，保溫溫度過高會損壞錫膏的性能。
3、第二個溫度上升斜率在峰值區入口，典型的斜率為3℃/s液相線以上時刻要求50～60s，峰值溫度235～245℃。
4、冷卻區，為了避免焊點結晶顆粒長大，避免發生偏析，要求焊點快速降溫，但還應特別注意減小應力。例如，陶瓷片狀電容的最大冷卻速度為-2～-4℃/s。
（3）低峰值溫度曲線

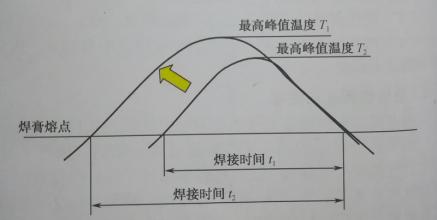

所低峰值溫度曲線，便是首要加過緩慢升溫和充分預熱，下降PCB外表溫差在回流區，大元件和大熱容量方位一般都滯后小元件抵達峰值溫度。、圖3是低峰值溫度（230-240℃）曲線示意圖。圖中，實線為小元件的溫度曲線，虛線為大元件的溫度曲線。當小元件抵達峰值溫度時堅持低峰值溫度、較寬峰值時刻，讓小元件等候大元件；等大元件也抵達峰值溫度并堅持幾秒鐘，然后再降溫。經過這種措施可防損壞元器材。
低峰值溫度（230～240℃）挨近Sn-37Pb的峰值溫度，因而損壞器材風險小，能耗少；但對PCB的布局、熱設計、再流焊接工藝曲線的調整、工藝控制，以及對設備橫向溫度均勻性等要求比較高。低峰值溫度曲線不是對一切產品都適用，實際出產中一定要依據PCB、元器材、焊膏等的具體情況設置溫度曲線，雜亂的板可能需求260℃。
經過焊接理論學習能夠看出，焊接進程中觸及潮濕、黏度、毛細管現象、熱傳導、擴散、溶解等物理反響，助焊劑分解、氧化、復原等化學反響，還觸及治金學、合金層、金相、老化等，是很雜亂的進程。在SMT貼片工藝中，有必要運用焊接理論正確設置再流焊溫度曲線。PCBA制作中一起還要掌握正確的工藝辦法，并經過工藝控制，盡最使SMT完成經過印刷焊膏、貼裝元器材、最終從再流焊爐出來的SMA合格率完成零（無）缺點或挨近零缺點的再流焊接質量，一起還要求一切的焊點到達一定的機械強度，只有這樣的產品才能完成高質量、高可靠性。
